Coûts détaillés des pièces et main-d'œuvre pour une réfection du joint de culasse
Pour une Citroën C3 essence post-2015 équipée des moteurs TU1JP ou TU3JP, le joint de culasse coûte généralement entre 15 et 30 euros. Ce tarif modeste contraste avec la main-d'œuvre, qui constitue la part majeure du coût total. En effet, le démontage requiert la dépose de nombreux éléments tels que les courroies accessoires, le support moteur et le collecteur d’échappement, rendant l’intervention longue et technique.
Une fois la culasse déposée, un contrôle rigoureux de sa planéité est indispensable. La rectification, si nécessaire, est facturée environ 98 € TTC chez un professionnel spécialisé. Pour assurer une étanchéité parfaite, il est impératif de remplacer systématiquement les vis de culasse par des neuves, en les graissant préalablement. Par ailleurs, deux vidanges d'huile sont recommandées après le remontage pour éliminer tout résidu d'huile brûlée ou contaminée, garantissant ainsi la longévité du moteur.
Procédure complète de démontage de la culasse sur moteurs TU1JP et TU3JP
Déconnexion et vidange initiale
La première étape cruciale est la déconnexion de la batterie pour garantir une sécurité électrique totale lors de l’intervention. Vient ensuite la vidange complète du circuit de refroidissement, indispensable pour pouvoir retirer le collecteur d’échappement sans risque de fuite ou de contamination du liquide.
Dépose des éléments périphériques
Il faut ensuite isoler l’arrivée carburant via un raccord spécial (ref. 419-T). La suite consiste à déposer le filtre à air, le module d’allumage, les courroies d’accessoires puis le support moteur droit. Ce dernier nécessite de soutenir le moteur avec un cric pour éviter tout déplacement. La dépose de la courroie de distribution requiert une grande maîtrise des étapes et outils. Enfin, le desserrage des vis de culasse doit être effectué progressivement et en spirale, de l’extérieur vers l’intérieur, afin d'éviter toute déformation prématurée des composants.
Serrage et desserrage précis des vis de culasse : méthodes et outils spécifiques
Un chiffrage précis nécessite de maîtriser les méthodes de serrage et desserrage des vis de culasse, étape cruciale pour garantir la longévité et l’étanchéité.
| Étape | Description | Valeurs / Outils |
|---|---|---|
| Desserrage | Progressif en spirale depuis l’extérieur vers l’intérieur | Permet une décompression uniforme et évite déformation |
| Serrage Phase 1 | Pré-serrage des vis de culasse | 2 daN·m (20 Nm) |
| Serrage Phase 2 | Serrage angulaire des vis | 240° d’angle, dans l’ordre défini par la doc constructeur |
| Nettoyage des filetages | Obligatoire avant chaque remontage | Taraud M10x150 |
| Vis | Longueur sous tête spécifique | 176,5 mm pour TU1JP et TU3JP |
| Outils de calage | Assurent synchronisation vilebrequin/arbre à cames | Ref. 4507-TA (volant moteur), 4507-TB (arbre à cames) |
Contrôles et techniques de vérification après démontage de la culasse

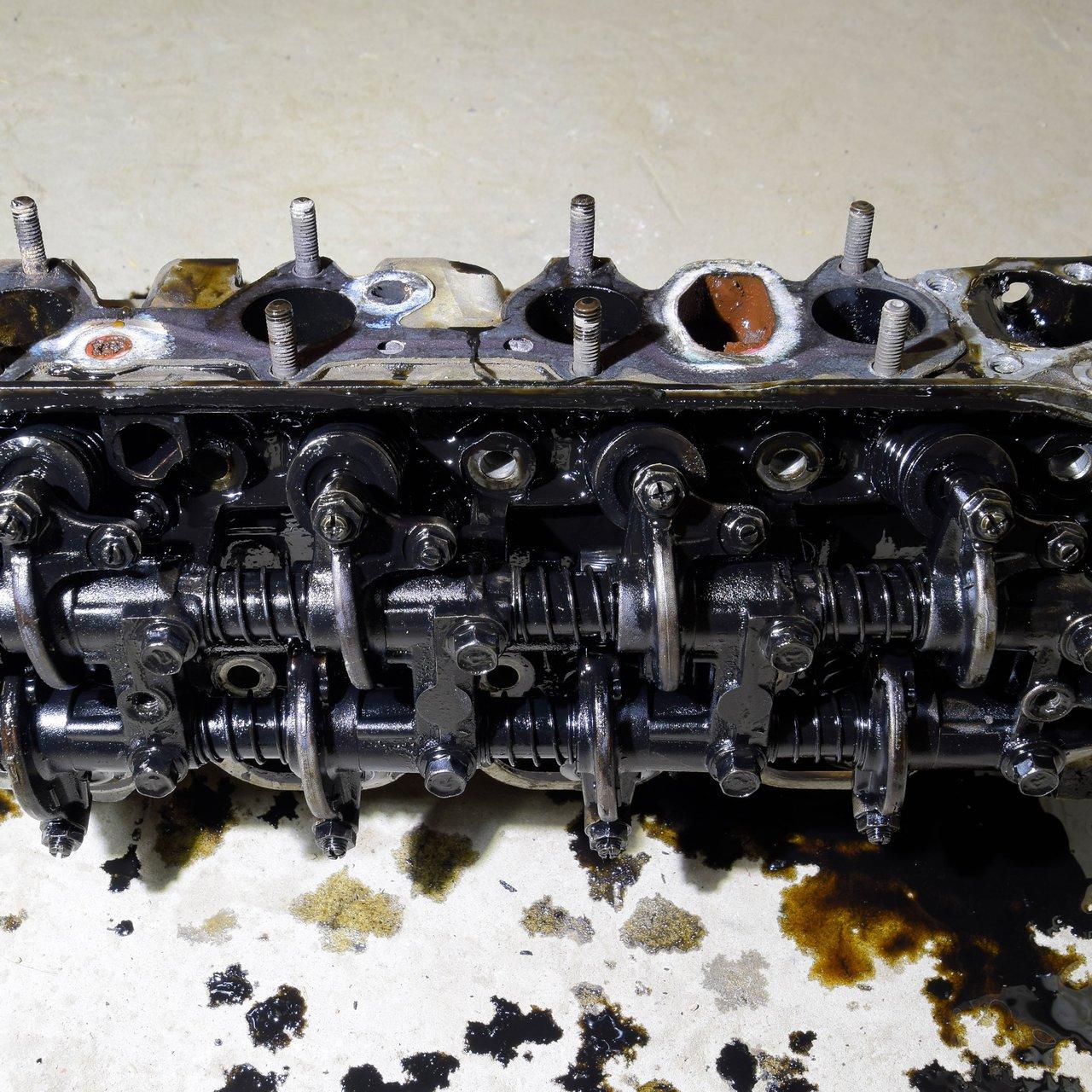

Contrôle de la planéité et rectification
Une vérification précise de la planéité de la culasse est essentielle. Le seuil critique maximal est de 0,05 mm; au-delà, la culasse doit être rectifiée chez un professionnel. Cette opération inclut un fraisage suivi d’un contrôle complémentaire pour assurer une surface plane parfaite, évitant fuites et déformations futures.
Préparation au remontage
Le nettoyage minutieux des plans de joint et des filetages précède toute réinstallation. L’utilisation de produits adaptés comme un nettoyant frein associée à des spatules en plastique garantit l’absence de rayures ou contaminations. La présence des deux goupilles de centrage doit être assurée pour garantir un alignement parfait entre culasse et bloc moteur. Enfin, le réglage du jeu aux culbuteurs est primordial, avec un écart à respecter entre 0,35 et 0,45 mm selon admission ou échappement.
Remontage, calage moteur et purge du circuit de refroidissement pour éviter toute surchauffe
Le remontage demande une précision absolue. Après avoir soigneusement nettoyé les plans de joint, posez un joint neuf, propre et adapté pour garantir l’étanchéité. La culasse est replacée avec attention, en remettant les goupilles de centrage nécessaires.
Le calage des organes mobiles s’effectue à l’aide des piges spécifiques (vis M8, vis M6), bloquant vilebrequin et arbre à cames pour éviter tout risque de contact des soupapes avec les pistons pendant la manipulation.
Les vis de culasse se serrent selon la procédure : pré-serrage à 2 daN·m suivi d’un serrage angulaire à 240°, avec un graissage préalable des filetages à la graisse spécifique. Après montage, remplacez systématiquement le filtre à huile. Il est conseillé d’effectuer deux vidanges rapprochées afin d’éliminer toute pollution d’huile due à la combustion des résidus du joint défectueux.

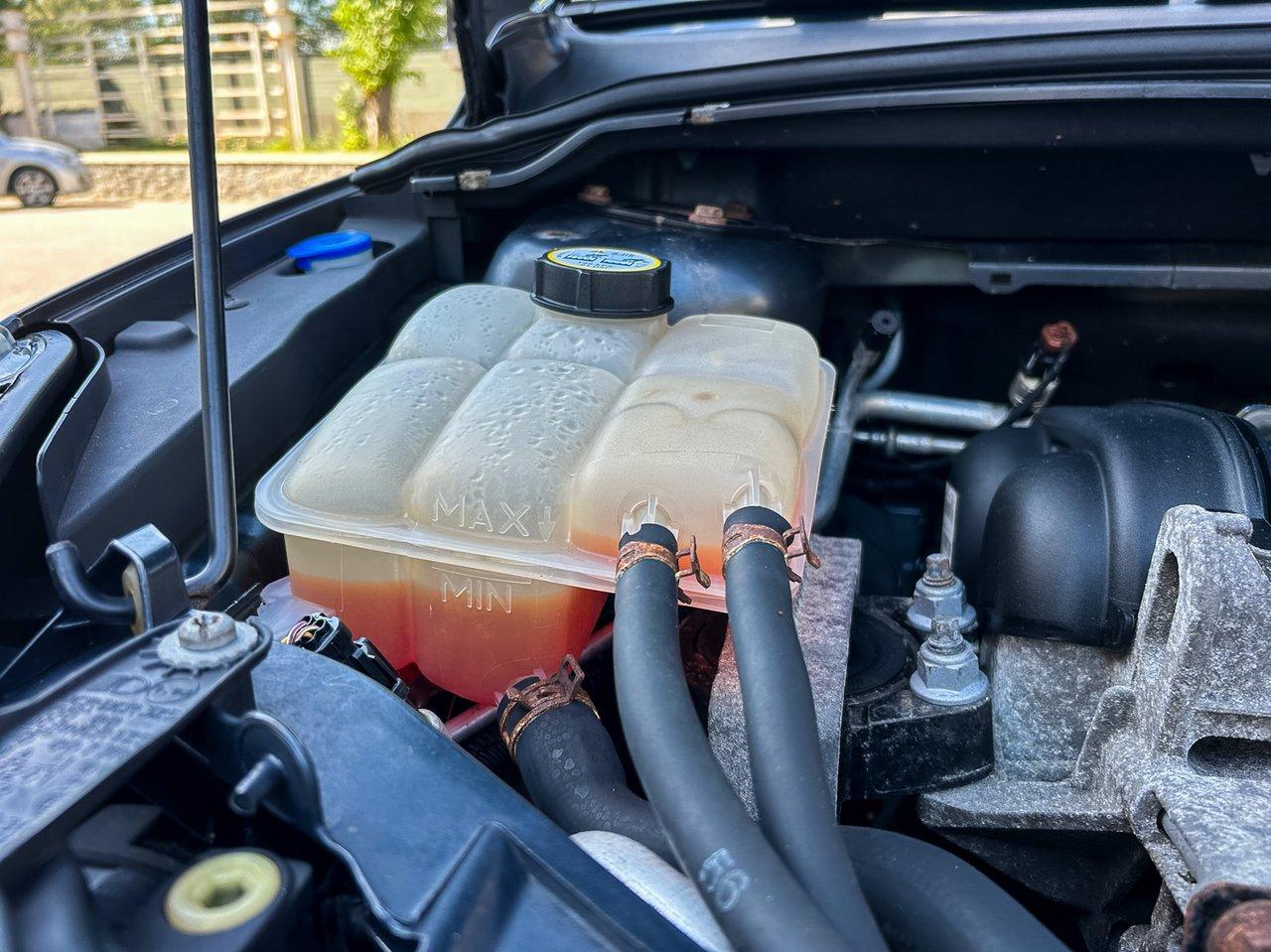

La purge du circuit de liquide de refroidissement est une étape incontournable. Employez un dispositif surélevé pour assurer un remplissage complet et un siphon facilitant l’évacuation des bulles d’air. Cette phase évite toute surchauffe locale et garantit un refroidissement optimal, préservant la durabilité de la réparation.
D’après autoexpertbrest.com, le respect des procédures de serrage et de calage est capital pour éviter des dégâts qui coûteraient bien plus cher à réparer.
